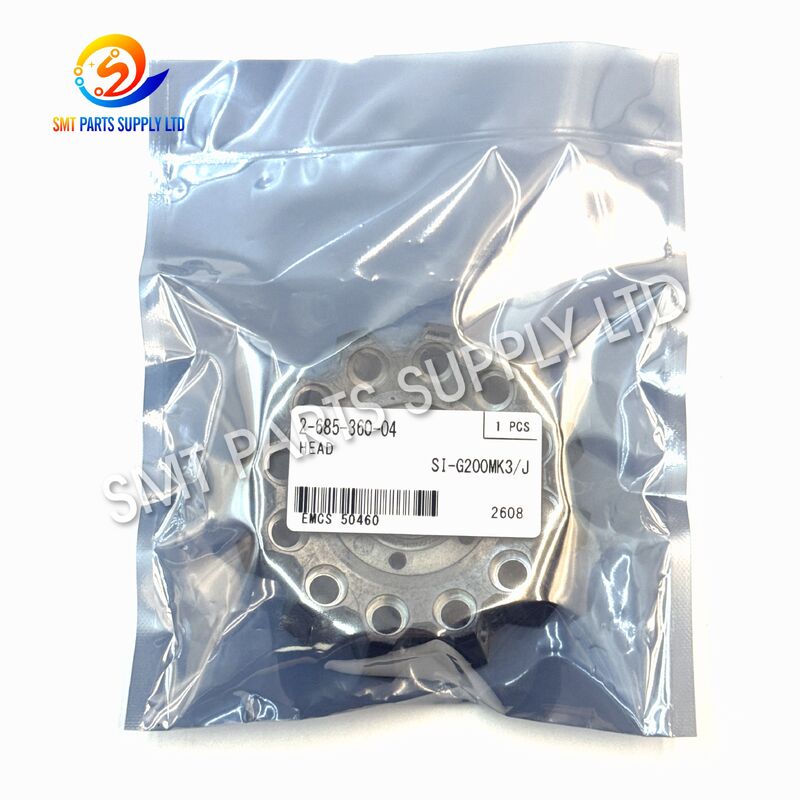

SONY SI-G200MK3J 2-685-360-04 Platzierkopf für SMT-Bestückungsautomat

Der SONY SI-G200MK3J 2-685-360-04 Platzierkopf ist eine präzise mechanische Baugruppe, die für kompatible SMT-Pick-and-Place-Maschinen entwickelt wurde. Er führt wesentliche Komponentenhandhabungsoperationen wie Aufnahme, Transfer, Positionierung, Drehung und Platzierung während der automatisierten Leiterplattenbestückung durch.

Der Platzierkopf arbeitet während der Produktion kontinuierlich und ist daher eine der wichtigsten funktionalen Baugruppen, die die Maschinenstabilität beeinflussen. Verschleiß, Kontamination, Kollisionsschäden oder mechanische Verschlechterung können zu instabiler Aufnahme, wiederholten Alarmen, herunterfallenden Komponenten, abnormalen Kopfbewegungen oder inkonsistenter Platzierung führen.

Dieser SI-G200MK3J Platzierkopf kann für Maschinenwartung, Ersatz, Überholung oder Ersatzteilvorbereitung verwendet werden. Für eine zuverlässige Auswahl sollten Käufer die Teilenummer 2-685-360-04, das Kopffmodell, das Maschinenmodell, die Steckverbinderkonfiguration und das ursprüngliche Erscheinungsbild der Baugruppe vor der Bestellung bestätigen.

Ursache

Warum muss ein SMT-Platzierkopf ersetzt werden?

Ein Platzierkopf arbeitet während der SMT-Produktion mit hoher Frequenz. Wiederholte mechanische Bewegungen und kontinuierliche Komponentenhandhabung können seinen Betriebszustand allmählich beeinträchtigen.

Häufige Ursachen sind:

Wiederholte Aufnahmefehler

Wenn die Maschine häufig Aufnahmefehler meldet, sollte der Platzierkopf zusammen mit der Düse, dem Vakuumsystem, dem Zuführer, den Sensoren und dem Zustand der Komponentenversorgung inspiziert werden.

Ein Aufnahmeproblem bedeutet nicht immer, dass der gesamte Kopf defekt ist. Wenn jedoch andere zugehörige Systeme normal funktionieren und der Kopf offensichtliche mechanische Verschleißerscheinungen aufweist, kann ein Austausch notwendig sein.

Abnormale Kopfbewegung

Unregelmäßige vertikale Bewegung, übermäßiges mechanisches Spiel, Vibrationen oder ungewöhnliche Geräusche können auf Verschleiß von beweglichen Kopfteilen hinweisen.

Die Fortsetzung der Produktion unter diesen Bedingungen kann Folgendes erhöhen:

• Aufnahmefehler.
• Komponentenverlust.
• Platzierungsabweichung.
• Maschinenalarme.
• Wartungsfrequenz.
• Produktionsunterbrechung.

Mechanische Kollision

Unerwarteter Kontakt zwischen dem Platzierkopf und dem Zuführer, der Leiterplatte, der Vorrichtung, der Düse oder einem Fremdkörper kann zu physischen Schäden führen.

Nach einer schweren Kollision sollten Techniker den gesamten Kopfsystem vor der Wiederaufnahme der normalen Produktion inspizieren.

Lösung

Ersatz-Platzierkopf für die Wartung von SMT-Maschinen

Der Austausch des SI-G200MK3J Platzierkopfs kann eine praktische Wartungslösung bieten, wenn die Originaleinheit beschädigt oder mechanisch instabil wird.

Ein vollständiger Ersatzkopf kann in Betracht gezogen werden, wenn:

• Die Reparatur einzelner interner Komponenten ineffizient ist.
• Mehrere interne Teile Verschleißerscheinungen aufweisen.
• Der ursprüngliche Kopf einen Kollisionsschaden erlitten hat.
• Wiederholte Wartung keine stabile Funktion wiederherstellt.
• Produktionsausfallzeiten verkürzt werden müssen.
• Ein Ersatzkopf für die vorbeugende Wartung benötigt wird.

Das Vorhalten eines Ersatzkopfs kann SMT-Fabriken auch helfen, Wartezeiten bei dringenden Maschinenwartungen zu verkürzen.

Empfohlene Inspektion vor dem Austausch

Überprüfen Sie vor dem Austausch des gesamten Kopfs die folgenden Punkte:

Dieses Verfahren hilft festzustellen, ob das Problem mit dem Platzierkopf oder einem anderen Teil des SMT-Systems zusammenhängt.

Spezifikationen

Vergleich verwandter Teilenummern

Für verwandte Maschinenkonfigurationen können unterschiedliche Revisionen von Platzierköpfen existieren. Ähnliche Teilenummern sollten nicht automatisch als austauschbar betrachtet werden.

Wichtig: Ähnliche Revisionsnummern können sich in mechanischer Struktur, Schnittstelle, interner Konfiguration oder Gerätekompatibilität unterscheiden. Bestätigen Sie immer die ursprüngliche Teilenummer vor dem Austausch.

Hauptmerkmale des Produkts

Präzise Komponentenhandhabung

Der Platzierkopf ist dafür verantwortlich, SMT-Komponenten von der Zuführposition zu den programmierten Leiterplatten-Platzierungskoordinaten zu transportieren.

Stabile Bewegung unterstützt eine konsistente Komponentenhandhabung während der gesamten automatisierten Bestückung.

Ersatz für Maschinenwartung

Der Kopf kann als Ersatzgerät für kompatible SMT-Maschinen vorbereitet werden, die einer Korrekturwartung oder Geräteüberholung unterzogen werden.

Geeignet für Ersatzteilbestand

Für Fabriken, die ausgereifte SMT-Geräte verwenden, können kritische Ersatzteile dazu beitragen, unerwartete Produktionsausfallzeiten zu reduzieren.

Vollständige Kopf-Baugruppe

Ein vollständiger Platzierkopf kann bequemer sein als der individuelle Austausch mehrerer verschlissener mechanischer Teile, wenn umfangreiche Wartungsarbeiten erforderlich sind.

Professionelle SMT-Anwendung

Entwickelt für Elektronikfertigungsumgebungen, die eine kontinuierliche automatische Platzierung von Komponenten auf Leiterplatten erfordern.

Anwendung

Der SI-G200MK3J 2-685-360-04 Platzierkopf ist für SMT-Produktions- und Maschinenwartungsanwendungen geeignet.

Elektronikfertigung

Typische Branchen umfassen:

• Unterhaltungselektronik.
• Automobil-Elektronik.
• Industrielle Steuerungssysteme.
• Kommunikationsausrüstung.
• Leistungselektronik.
• LED-Produkte.
• Computer-Hardware.
• Medizinelektronik.
• Haushaltsgeräte-Elektronik.
• Auftragselektronikfertigung.

SMT-Produktionslinienwartung

Dieses Produkt kann bei der Wartung kompatibler Pick-and-Place-Maschinen in Fabriken eingesetzt werden, die Folgendes betreiben:

• Hochvolumige Leiterplattenproduktion.
• Mehrschichtbetrieb.
• SMT-Linien für gemischte Produkte.
• Elektronik-Auftragsfertigung.
• Werkstätten für Geräteüberholung.
• Servicezentren für SMT-Ersatzteile.

Vorbereitung von Notfall-Ersatzteilen

Produktionsausfallzeiten können mehrere Stufen einer SMT-Linie beeinträchtigen.

Ein stehender Bestückungsautomat kann Folgendes beeinflussen:

Die Vorbereitung kritischer Maschinenteile im Voraus kann helfen, Beschaffungsverzögerungen zu reduzieren.

Funktionsweise

Schritt 1: Komponentenversorgung

Komponenten werden über Zuführer, Trays oder andere kompatible Zuführsysteme der Maschine zugeführt.

Das Maschinenprogramm identifiziert die benötigte Komponente und die Aufnahmeposition.

Schritt 2: Kopfpositionierung

Das Maschinenbewegungssystem bewegt den Platzierkopf zur programmierten Aufnahmeposition.

Präzise Positionierung hilft, die Düse mit der Komponente auszurichten.

Schritt 3: Komponentenaufnahme

Die Düse nimmt die Komponente auf, typischerweise mittels Vakuumansaugung.

Der Platzierkopf arbeitet mit der Düse und dem Vakuumsystem zusammen, um eine stabile Komponentenhaltung zu gewährleisten.

Schritt 4: Komponententransfer

Nach der Aufnahme bewegt der Kopf die Komponente vom Zuführbereich zur Platzierungsposition auf der Leiterplatte.

Stabile mechanische Funktion hilft, das Herunterfallen von Komponenten während der Bewegung zu verhindern.

Schritt 5: Erkennung und Anpassung

Das Erkennungssystem der Maschine kann die Komponente inspizieren und Positions- oder Rotationskorrekturen berechnen.

Der Kopf bewegt sich dann gemäß den korrigierten Platzierungsdaten.

Schritt 6: Platzierung

Die Komponente wird zur programmierten Leiterplattenposition abgesenkt und freigegeben.

Der Kopf bereitet sich dann auf den nächsten Platzierungszyklus vor.

Beziehung des Platzierkopfsystems

Der Platzierkopf arbeitet nicht unabhängig. Er arbeitet mit mehreren Maschinensystemen zusammen.

Aus diesem Grund sollte die Fehlerbehebung das gesamte System bewerten, bevor der Kopf ausgetauscht wird.

Auswahlhilfe

1. Überprüfen Sie die ursprüngliche Teilenummer

Bestätigen Sie, dass die vorhandene Baugruppe die korrekte Referenznummer trägt:

2-685-360-04

Die Überprüfung der Teilenummer sollte der erste Schritt bei der Beschaffung eines Ersatzteils sein.

2. Bestätigen Sie das Kopffmodell

Bestätigen Sie:

SI-G200MK3J

Das Kopffmodell sollte mit der ursprünglichen Maschinenkonfiguration übereinstimmen.

3. Geben Sie das Maschinenmodell an

Unterschiedliche Maschinenrevisionen können unterschiedliche Kopfkonfigurationen verwenden.

Bitte geben Sie nach Möglichkeit das vollständige Maschinenmodell an.

4. Stellen Sie klare Produktfotos bereit

Empfohlene Fotos umfassen:

• Vorderansicht.
• Rückansicht.
• Draufsicht.
• Unteransicht.
• Etikett mit Teilenummer.
• Steckverbinderbereich.
• Installationsschnittstelle.

Fotos sind besonders nützlich, wenn ältere Ausdokumentation nicht verfügbar ist.

5. Überprüfen Sie den Steckverbinder und die Installationsschnittstelle

Zwei Köpfe mit ähnlichem äußeren Erscheinungsbild können unterschiedliche verwenden:

• Steckverbinder.
• Montagepositionen.
• Mechanische Schnittstellen.
• Interne Strukturen.
• Revisionsspezifikationen.

Wählen Sie einen Platzierkopf nicht nur nach dem Aussehen aus.

6. Bestätigen Sie die Maschinen-Serieninformationen

Falls verfügbar, geben Sie die Maschinenseriennummer oder Produktionsinformationen an.

Dies kann bei der Überprüfung von Ausrüstungsrevisionen hilfreich sein.

Empfohlene Käuferinformationen

Die Bereitstellung vollständiger Informationen hilft, die technische Bestätigungs- und Angebotszeit zu verkürzen.

Wartungsempfehlungen

Halten Sie den Kopf sauber

Komponententrümmer, Staub und Produktionskontaminationen können sich um bewegliche Mechanismen ansammeln.

Regelmäßige Inspektion kann helfen, einen stabilen Betrieb aufrechtzuerhalten.

Mechanische Bewegung inspizieren

Prüfen Sie auf:

• Ungewöhnliche Vibrationen.
• Übermäßiges mechanisches Spiel.
• Ungewöhnliche Geräusche.
• Unregelmäßige Bewegung.
• Sichtbare physische Schäden.

Vakuumkomponenten prüfen

Aufnahmestabilität kann auch zusammenhängen mit:

• Verstopfte Düsen.
• Vakuumschläuche.
• Dichtungen.
• Filter.
• Ventile.
• Unzureichende Saugkraft.

Diese Punkte sollten überprüft werden, bevor entschieden wird, den gesamten Kopf auszutauschen.

Kalibrierung nach dem Austausch

Nach der Installation eines anderen Platzierkopfs wird eine Maschinenkalibrierung oder -verifizierung empfohlen.

Techniker müssen möglicherweise Folgendes überprüfen:

• Kopfposition.
• Düsennullpunkt.
• Aufnahmeposition.
• Platzierungsposition.
• Höhe.
• Drehung.
• Visuelle Ausrichtung.
• Maschinen-Nullpunkt.

Die Maschine sollte erst nach Überprüfung der Betriebsbedingungen und der Platzierungsqualität wieder in Produktion gehen.

FAQ

F1: Was ist die Funktion des SI-G200MK3J 2-685-360-04 Platzierkopfs?

Der Platzierkopf führt die Komponentenaufnahme, den Transfer, die Positionierung und die Platzierung während der automatischen SMT-Leiterplattenbestückung durch. Er arbeitet mit der Düse, dem Vakuumsystem, dem Bewegungssystem und dem Maschinen-Vision-System zusammen.

F2: Ist 2-685-360-04 für jede SI-G200MK3 Maschine geeignet?

Die Kompatibilität sollte anhand der ursprünglichen Teilenummer, des Kopffmodells, der Maschinenkonfiguration, der Steckverbinderschnittstelle und vorhandener Kopffotos überprüft werden. Unterschiedliche Maschinen- oder Kopfrevisionen können unterschiedliche Konfigurationen verwenden.

F3: Wann sollte der Platzierkopf ersetzt werden?

Ein Austausch kann in Betracht gezogen werden, wenn erheblicher mechanischer Verschleiß, Kollisionsschäden, abnormale Bewegungen, wiederholte kopfbezogene Alarme oder instabiler Betrieb vorliegen, der nicht durch normale Wartung behoben werden kann.

F4: Sind 2-685-360-04, 2-685-360-05 und 2-685-360-06 austauschbar?

Gehen Sie nicht von direkter Austauschbarkeit nur aufgrund ähnlicher Teilenummern aus. Unterschiedliche Revisionen können mechanische oder konfigurationelle Unterschiede aufweisen. Eine technische Bestätigung wird vor dem Austausch einer Revision durch eine andere empfohlen.

F5: Welche Informationen sollte ich für ein Angebot angeben?

Bitte senden Sie das Maschinenmodell, das Kopffmodell, die ursprüngliche Teilenummer, die benötigte Menge, die Anforderung an den Produktzustand und klare Fotos des vorhandenen Platzierkopfs für eine schnellere Bestätigung.

Kontaktieren Sie uns

Suchen Sie einen SONY SI-G200MK3J 2-685-360-04 Platzierkopf für die Wartung, den Austausch oder den Ersatzteilbestand von SMT-Maschinen?

Bitte senden Sie uns:

• Maschinenmodell.
• Kopffmodell.
• Ursprüngliche Teilenummer.
• Benötigte Menge.
• Fotos des vorhandenen Kopfs.
• Fotos des Steckverbinders und der Installation, falls verfügbar.
• Erforderlicher Produktzustand.
• Lieferziel.

Wir können Ihnen bei der Produktidentifizierung und Kompatibilitätsprüfung vor der Angebotserstellung behilflich sein.

Wir liefern auch eine breite Palette von SMT-Maschinenteilen, einschließlich Platzierköpfen, Zuführern, Düsen, Motoren, Servokomponenten, Sensoren, Zylindern, Riemen, Steuerplatinen, Vakuumteilen, mechanischen Baugruppen und anderen Ersatzteilen für die Wartung von SMT-Produktionslinien.

Senden Sie Ihr Maschinenmodell und Ihre Teilenummer für ein Angebot und die Verfügbarkeitsbestätigung.
