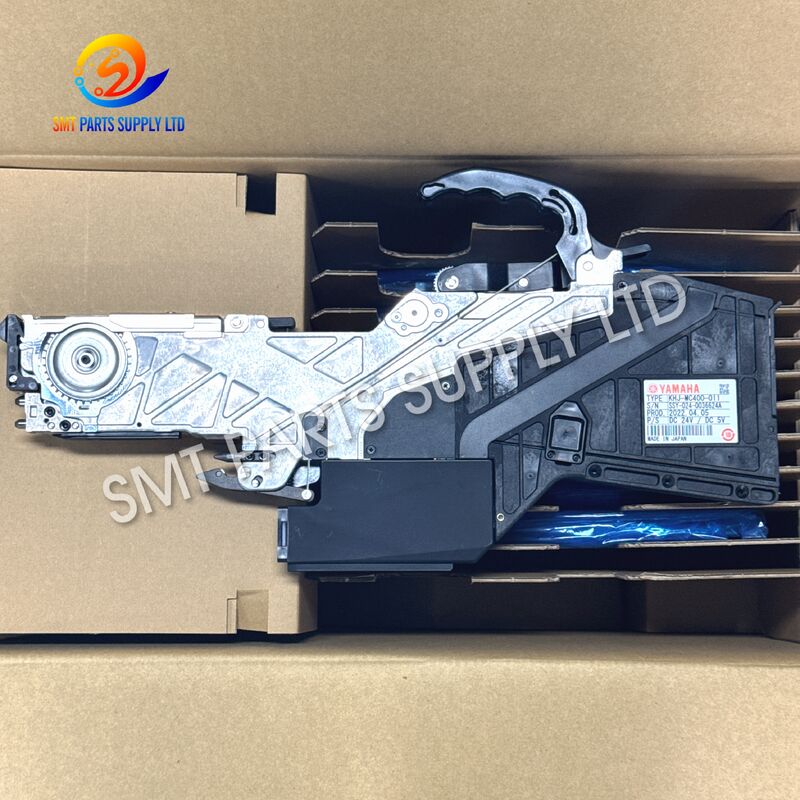

Yamaha KHJ-MC400-011 SS24 mm elektrischer Feeder für YS24 YSM10 YSM20

Yamaha KHJ-MC400-011 SS24 mm elektrischer Feeder für YS24 YSM10 YSM20

Der elektrische Zuführer KHJ-MC400-011 SS 24 mm versorgt kompatible SMT-Bestückungsmaschinen mit bandverpackten elektronischen Bauteilen. Es schiebt das Trägerband vor, legt Komponententaschen über den Handhabungspfad des Abdeckbands frei und positioniert Komponenten für die Sammlung durch die Platzierungsdüse. Seine Aufgabe ist die Komponentenpräsentation innerhalb des Montageprozesses.

Dieser Feeder ist für Beschaffungsanforderungen an Maschinen vom Typ Yamaha YS24, YSM10 und YSM20 vorgesehen, vorbehaltlich der Überprüfung der installierten Feeder-Konfiguration. Die vollständige Teilenummer, die Bandspezifikation und die Maschinenschnittstelle sollten vor dem Kauf gemeinsam überprüft werden.

Für Wartungsteams bietet ein korrekt angepasster Feeder eine Ersatzoption, wenn bei einer vorhandenen Einheit bestätigte Feederfehler auftreten. Für Produktionsplaner können zusätzliche Feeder die Rollenvorbereitung und den Ersatzbestand unterstützen. Die Bezeichnung 24 mm bezieht sich auf die Trägerbandbreite; Taschenabstand, Komponentenabmessungen und Bandtiefe bleiben separate Auswahlfaktoren. Eine genaue Identifizierung hilft Käufern, ein relevantes Angebot zu erhalten und sich mit weniger Unsicherheiten auf die Installation vorzubereiten.

Ursache: Warum sich Bandvorschubprobleme auf die Montage auswirken

Eine zuverlässige Bauteilaufnahme beginnt mit der konsistenten Bandpräsentation. Wenn Taschen an der falschen Position anhalten oder sich das Abdeckband nicht richtig ablöst, kann es bei der Maschine zu verpassten Aufnahmen, wiederholten Wiederholungsversuchen oder Unterbrechungen kommen, die die Aufmerksamkeit des Bedieners erfordern.

Mögliche Ursachen sind verschlissene Indexierungskomponenten, beschädigte Bandführungen, ungeeignete Einstellungen und übermäßiger Spulenwiderstand. Ähnliche Symptome können jedoch auch von der Düse, dem Vakuumsystem oder Komponentendaten herrühren. Diagnostizieren Sie die Quelle, bevor Sie entscheiden, dass ein Austausch des Speisers erforderlich ist.

Lösung: Passen Sie den Ersatz an die tatsächliche Einrichtung an

Der KHJ-MC400-011 bietet eine spezifische Kaufreferenz für die Anforderung eines SS24-mm-Feeders. Beginnen Sie mit dem Etikett der vorhandenen Einheit und vergleichen Sie dann die Maschinenkonfiguration und das in der Produktion verwendete Material.

Bei einem bestätigten Abzweigfehler kann ein geeigneter Ersatz die erforderliche Komponentenversorgungsfunktion wiederherstellen. Überprüfen Sie für eine zusätzliche Produktionseinrichtung vor der Bestellung die Zuführkapazität, die verfügbaren Montagepositionen und die vorgesehene Komponentenrolle.

Eine klare Anfrage sollte die angeforderte Teilenummer mit ihrer praktischen Anwendung in Verbindung bringen. Dadurch können Einkaufs- und Entwicklungsteams die gleiche Spezifikation bewerten.

Spezifikationen

Bandbreite und Vorschubabstand verstehen

Die 24-mm-Spezifikation beschreibt nicht den Abstand zwischen Komponenten. Die Trägerbandbreite und der Taschenabstand sind unterschiedliche Maße und wirken sich beide auf die Auswahl oder Einrichtung des Feeders aus.

Auch die Bandtiefe und die Beschaffenheit des Abdeckbandes haben Einfluss auf die Bauteilpräsentation. Stellen Sie bei der Einführung einer neuen Komponente eine Verpackungszeichnung bereit, insbesondere wenn sich deren Rolle von den bereits auf der Linie qualifizierten Materialien unterscheidet.

Anwendung

Dieser SS24-mm-Zuführer ist für SMT-Montagearbeiten mit kompatiblem 24-mm-Komponentenband relevant. Zu den potenziellen Anwendungen gehören Steuerplatinen, Kommunikationsgeräte, Leistungselektronik und Verbraucherprodukte.

Die Auswahl hängt von der individuellen Verpackungsspezifikation und nicht vom Branchennamen ab. Komponenten wie Steckverbinder oder integrierte Schaltkreise können geeignet sein, wenn ihre Bandgeometrie und Aufnahmeanforderungen mit dem gesamten Maschinenaufbau übereinstimmen.

Wie es funktioniert

Das Trägerband folgt der Führung des Zuführers und greift in den Indexierungsmechanismus ein. Der Elektroantrieb bewegt es entsprechend der konfigurierten Zuführsequenz weiter und bringt aufeinanderfolgende Taschen in den Aufnahmebereich.

Das Abdeckband trennt sich entlang seines vorgesehenen Verlaufs, sodass das Bauteil zugänglich ist. Anschließend erfasst die Maschinendüse das freigelegte Bauteil und übergibt es an die Bestückungssequenz.

Eine korrekte Beladung und geeignete Einstellungen sind unerlässlich. Übermäßiger Spulenwiderstand, beschädigtes Band oder falscher Taschenabstand können den Betrieb beeinträchtigen, selbst wenn die Zuführung mechanisch funktionsfähig ist.

So wählen Sie aus

Bestätigen Sie die vollständige Identifizierung

Verwenden Sie in der Anfrage KHJ-MC400-011 und fügen Sie ein lesbares Foto des Etiketts bei. Gehen Sie nicht davon aus, dass ein anderes KHJ-MC400-Suffix nur deshalb austauschbar ist, weil es die gleiche Nennweite hat.

Überprüfen Sie die vorgesehene Maschine

Geben Sie an, ob der Feeder auf YS24-, YSM10- oder YSM20-Geräten verwendet werden soll. Fügen Sie Schnittstellenfotos bei, wenn die installierte Konfiguration unsicher ist oder geändert wurde.

Überprüfen Sie die Komponentenverpackung

Bestätigen Sie die 24-mm-Bandbreite, den Taschenabstand und die Bandtiefe. Stellen Sie für eine neue Anwendung die Komponentenverpackungszeichnung und die relevanten Produktionsanforderungen bereit.

Definieren Sie den Zustand und den Lieferumfang

Geben Sie den erforderlichen Zustand an und identifizieren Sie das benötigte Zubehör. Fordern Sie Fotos der angebotenen Einheit an und bestätigen Sie, was im Preis enthalten ist.

Stimmen Sie der Verifizierung zu

Fordern Sie bei Bedarf eine Maschinenerkennung und eine Fütterungsdemonstration mit repräsentativem Material an. Ein nützliches Testprotokoll identifiziert das Gerät und erläutert die Bedingungen, unter denen es überprüft wurde.

Wareneingang und Produktionsvorbereitung

Vergleichen Sie bei Erhalt das mitgelieferte Etikett und Zubehör mit der Bestellung. Überprüfen Sie den Anschluss, die Bandführung, die Montageflächen und den Verriegelungsmechanismus auf sichtbare Schäden.

Befolgen Sie für die Installation die geltenden Maschinen- und Feederverfahren. Bestätigen Sie die Erkennung und Probenzuführung und führen Sie dann einen kontrollierten Versuch mit der vorgesehenen Komponente durch, bevor Sie die normale Produktion freigeben. Notieren Sie das Ergebnis, damit der Status des Geräts für die zukünftige Verwendung klar ist.

FAQ

F1: Gibt 24 mm die maximale Komponentenbreite an?

Nein. Es gibt die nominale Trägerbandbreite an. Die Komponentenabmessungen müssen in die Bandtasche passen und mit dem Zuführweg, der Düse und der Bestückungsmaschine kompatibel bleiben. Nutzen Sie zur Beurteilung der Anwendung die Verpackungszeichnung.

F2: Kann dieser Feeder für YS24, YSM10 oder YSM20 bestellt werden?

Dies sind die Zielmaschinenreferenzen für dieses Produkt. Geben Sie vor dem Kauf Ihre Maschinendaten und die Identifikation des vorhandenen Feeders an, damit das angebotene Gerät mit der installierten Konfiguration verglichen werden kann.

F3: Kann KHJ-MC400-011 durch ein anderes Suffix ersetzt werden?

Ein abweichender Zusatz bedarf einer Einzelprüfung. Vergleichen Sie das Etikett, die Konfiguration und die relevante technische Dokumentation. Ein ähnliches Aussehen und eine passende Bandbreite bedeuten nicht, dass zwei Feeder-Versionen austauschbar sind.

F4: Löst der Austausch des Feeders jedes Pickup-Problem?

Der Austausch behebt Probleme, die durch einen fehlerhaften Feeder verursacht werden. Pickup-Fehler können auch mit der Düse, dem Vakuum, dem Bandzustand oder den Maschineneinstellungen zusammenhängen. Diagnostizieren Sie das Problem und validieren Sie die vollständige Einrichtung nach dem Austausch.

F5: Was sollte in einer Angebotsanfrage enthalten sein?

Senden Sie die Teilenummer, die Menge, das Maschinenmodell, den bevorzugten Zustand und den Bestimmungsort. Fügen Sie ein Foto des Feeder-Etiketts, das erforderliche Lieferdatum und etwaige Inspektionsanforderungen hinzu, um ein klares und vergleichbares Angebot zu erstellen.

Kontaktieren Sie uns

Fordern Sie ein Angebot für KHJ-MC400-011 an

Benötigen Sie einen SS24-mm-Feeder als Ersatz, für Ersatzbestände oder für eine andere Produktionseinrichtung? Teilen Sie Ihre Gerätedetails und Kaufanforderungen mit, um Preise, Verfügbarkeit und Lieferoptionen anzufragen.

Senden Sie Ihr Feeder-Etikett und die erforderliche Menge, um mit Ihrer Angebotsanfrage zu beginnen.
