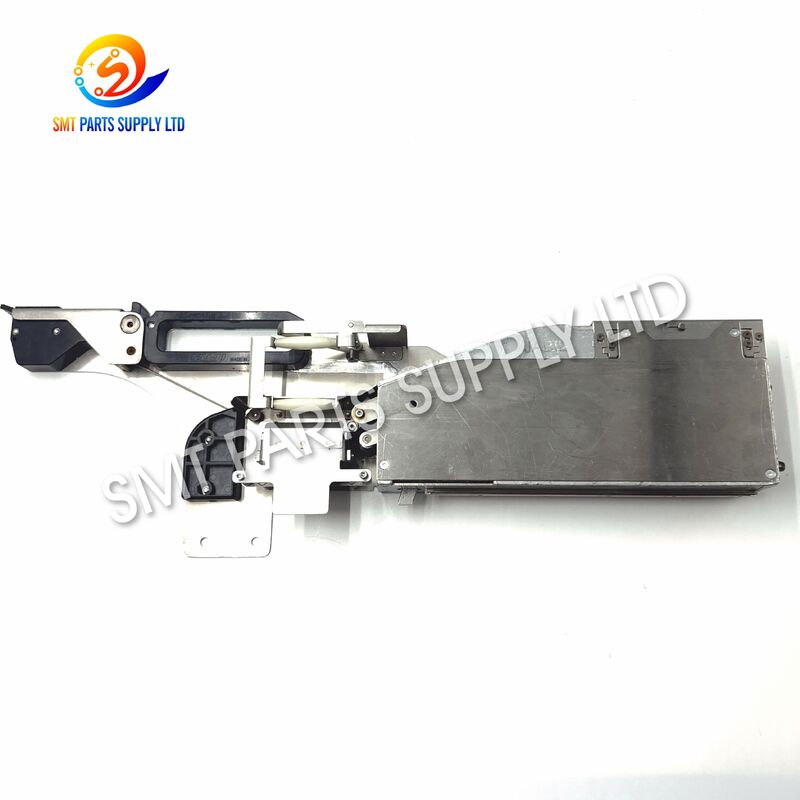

FUJI AA84525 W44 44 mm SMT-Zuführung für NXT I Mounter SMT-Maschine

FUJI AA84525 W44 44mm SMT-Zuführung für NXT I Bestückungsautomat SMT-Maschine

Die FUJI AA84525 W44 44mm SMT-Zuführung ist eine spezielle Bandzuführeinheit, die für kompatible NXT I SMT-Bestückungsautomaten entwickelt wurde. Sie ist durch die Teilenummer AA84525 und das Zuführungsmodell W44 gekennzeichnet und für elektronische Bauteile bestimmt, die in 44mm Trägerband.

Während der SMT-Produktion bewegt die Zuführung das Trägerband in gesteuerten Intervallen und präsentiert jedes Bauteil an der vorgesehenen Aufnahme-Position. Dies ermöglicht dem Bestückungskopf, Bauteile kontinuierlich aufzunehmen und gemäß der programmierten Produktionssequenz auf Leiterplatten zu übertragen.

Eine zuverlässige Zuführung ist unerlässlich, um stabile Bestückungszyklen aufrechtzuerhalten. Eine korrekt ausgewählte und ordnungsgemäß gewartete W44-Zuführung kann dazu beitragen, Unregelmäßigkeiten bei der Bandbewegung, Unterbrechungen der Materialzufuhr und zuführungsbedingte Produktionsverzögerungen zu minimieren.

Die AA84525 eignet sich für SMT-Fabriken, Geräte-Wartungsabteilungen, Zuführungs-Austauschprogramme, Produktionserweiterungen und Ersatzteilbestände, bei denen NXT I-Geräte verwendet werden.

Ursache

Warum die Leistung von SMT-Zuführungen nachlassen kann

Eine SMT-Bandzuführung arbeitet während jedes Produktionszyklus wiederholt. Kontinuierliche mechanische Bewegung, Reibung des Trägerbandes, Handhabung des Deckbandes, Staub, Klebstoffrückstände und lange Betriebszeiten können die Zuführungsleistung allmählich beeinträchtigen.

Typische Probleme können sein:

Zuführungsprobleme sollten zusammen mit der Qualität des Trägerbandes, der Maschineneinstellung, der Bauteilverpackung und dem Wartungszustand der Zuführung bewertet werden.

Falsche Auswahl der Zuführungsbreite

Eine häufige Ursache für Zuführungsprobleme ist die Auswahl einer Zuführung nur anhand der Bauteilgröße.

Die richtige Zuführung sollte primär die Trägerbandbreite abgleichen, nicht nur die physischen Abmessungen des elektronischen Bauteils.

Die AA84525 W44 ist für 44mm Trägerband.

Bevor Sie eine vorhandene Zuführung ersetzen, bestätigen Sie:

• Zuführungsmodell
• Zuführungs-Teilenummer
• Trägerbandbreite
• Maschinenserie
• Bauteilverpackung
• Bandteilung
• Etikett der vorhandenen Zuführung
• Produktionskonfiguration

Eine korrekte Identifizierung hilft, den Kauf einer Zuführung zu vermeiden, die das erforderliche Band nicht richtig handhaben kann.

Lösung

AA84525 W44 für stabile 44mm Bandzuführung

Die AA84525 W44 Zuführung bietet eine dedizierte Zuführungslösung für Bauteile, die in 44mm Trägerband auf kompatiblen NXT I Bestückungssystemen geliefert werden.

Ihre Hauptfunktion ist die kontrollierte und wiederholbare Bewegung des Materials von der Rolle zur Aufnahme-Position.

Eine ordnungsgemäß konfigurierte Zuführung unterstützt:

• Stabile Trägerbandvorschub
• Konsistente Bauteilpräsentation
• Reibungslose Produktionszyklen
• Genaue Materialpositionierung
• Effiziente Zuführungsvorbereitung
• Reduzierte unnötige Zuführungswechsel
• Einfachere Produktionsumstellung
• Organisiertes Zuführungs-Inventarmanagement

Für Fabriken, die mehrere Zuführungsbreiten betreiben, hilft die klare Identifizierung durch AA84525, W44 und 44mm Wartungs- und Produktionsteams, Ersatzzuführungen effizient zu verwalten.

Ersatz- und Ersatzzuführungsanwendungen

Die AA84525 W44 kann als operative Ersatzlösung verwendet werden, wenn eine vorhandene kompatible Zuführung inspiziert, gewartet oder repariert werden muss.

Die Wartung von Ersatzzuführungen ist besonders nützlich in Produktionsumgebungen mit:

Eine einsatzbereite, kompatible Zuführung kann helfen, Ausfallzeiten zu reduzieren, wenn die Produktionszuführung gewartet werden muss.

Spezifikationen

Haupttechnische Informationen

Wichtige Auswahlinformationen

Vergleich von Zuführungen derselben Serie

Unterschiedliche Bauteilbänder erfordern unterschiedliche Zuführungsbreiten.

Die AA84525 W44 sollte ausgewählt werden, wenn die tatsächliche Bauteilverpackung eine kompatible 44mm Bandzuführung.

Eine schmalere oder breitere Zuführung sollte nicht einfach ersetzt werden, nur weil das Bauteil selbst ähnlich groß erscheint.

Anwendung

Leiterplattenbestückung Produktion

Die Zuführung liefert bandverpackte elektronische Bauteile vor der automatischen Bestückung auf Leiterplatten.

Geeignete Produktionsbereiche umfassen:

• Automobil-Elektronik
• Industrielle Steuerungssysteme
• Unterhaltungselektronik
• Kommunikationsausrüstung
• Leistungselektronik
• Medizintechnik
• LED-Produkte
• Computer-Hardware
• Elektronische Module
• Lohnfertigung

Produktionslinienwartung

Wartungsabteilungen können die W44-Zuführung als Ersatz für eine vorhandene kompatible Einheit verwenden, die gewartet werden muss.

Dies hilft Fabriken, die Produktionskontinuität aufrechtzuerhalten, während die ursprüngliche Zuführung inspiziert wird.

Zuführungs-Ersatzteilbestand

Fabriken, die mehrere NXT I-Maschinen betreiben, können Ersatzzuführungen nach Bandbreite vorhalten.

Eine klar gekennzeichnete W44-Ersatzzuführung kann vereinfachen:

• Produktionsplanung
• Notfallersatz
• Zuführungszuweisung
• Wartungsplanung
• Materialwechsel
• Lagerverwaltung

Funktionsweise

Schritt 1: Vorbereitung der Bauteilrolle

Der Bediener wählt die erforderliche Bauteilrolle gemäß der Produktionsmaterialliste aus.

Das Trägerband muss als 44mm bestätigt werden, bevor es in die W44-Zuführung eingesetzt wird.

Schritt 2: Laden des Trägerbandes

Das Trägerband wird durch den vorgesehenen Bandweg der Zuführung eingeführt.

Eine korrekte Beladung hilft, eine stabile Ausrichtung aufrechtzuerhalten und unnötigen Widerstand während der Zuführung zu verhindern.

Schritt 3: Führung des Deckbandes

Das Deckband wird in der Nähe des Aufnahmebereichs vom Trägerband getrennt.

Eine korrekte Führung ist wichtig, da ein unsachgemäßes Abziehen die Bauteilfreilegung beeinträchtigen kann.

Schritt 4: Bandvorschub

Während des Maschinenbetriebs bewegt die Zuführung das Trägerband gemäß der Produktionssequenz vorwärts.

Jeder Zuführungszyklus positioniert die nächste Bauteiltasche zur Aufnahme.

Schritt 5: Bauteilpräsentation

Das Bauteil erreicht die Zuführungsaufnahme-Position.

Eine stabile Positionierung ist wichtig, da der Bestückungskopf das Bauteil wiederholt von einer vorhersagbaren Stelle aufnehmen muss.

Schritt 6: Bauteilaufnahme

Der Bestückungskopf entnimmt das Bauteil aus der freigelegten Bandtasche.

Die Maschine überträgt das Bauteil dann an die programmierte PCB-Bestückungsposition.

Schritt 7: Kontinuierliche Zuführung

Die Zuführung wiederholt den Vorgang während des gesamten Produktionslaufs.

Der typische Zyklus ist:

Bandvorschub → Deckbandtrennung → Bauteilpräsentation → Aufnahme → Nächste Zuführung

Die zuverlässige Wiederholung dieser Sequenz unterstützt eine effiziente SMT-Produktion.

Auswahlhilfe

1. Überprüfen Sie die Teilenummer

Bestätigen Sie, dass die erforderliche Zuführungs-Teilenummer lautet:

AA84525

Die Überprüfung der Teilenummer ist zuverlässiger als die Auswahl einer Zuführung nur nach dem Aussehen.

2. Bestätigen Sie das Zuführungsmodell

Das Zuführungsmodell sollte lauten:

W44

Das Modell identifiziert die Zuführungsbreitenkategorie.

3. Überprüfen Sie die Bandbreite

Die Zuführung ist für Folgendes bestimmt:

44mm Trägerband

Überprüfen Sie immer die Bandverpackungsspezifikation des tatsächlichen Bauteils.

4. Bestätigen Sie die Maschinenserie

Diese Zuführung gehört zur NXT I Zuführungsserie.

Zuführungsgenerationen können ähnliche Breitenbeschreibungen, aber unterschiedliche Strukturen oder Teilenummern aufweisen. Die genaue Maschinenserie sollte daher vor der Bestellung bestätigt werden.

5. Vergleichen Sie das Etikett der vorhandenen Zuführung

Für Ersatzanwendungen stellen Sie nach Möglichkeit ein Foto des vorhandenen Zuführungs-Etiketts bereit.

Empfohlene Informationen umfassen:

Dies hilft, Bestellfehler zu reduzieren.

6. Berücksichtigen Sie die Produktionsanforderungen

Die Zuführung kann für verschiedene Kaufzwecke ausgewählt werden:

• Sofortiger Ersatz
• Ersatzteilbestand für Zuführungen
• Produktionserweiterung
• Wartungsreserve
• Vorbereitung von Produktwechseln
• Geräteüberholung

Die Kenntnis der beabsichtigten Anwendung hilft bei der Bestimmung der erforderlichen Menge und des Zustands.

Wartungsempfehlungen

Eine ordnungsgemäße Zuführungspflege hilft, eine stabile Zuführungsleistung aufrechtzuerhalten.

Regelmäßige Reinigung

Entfernen Sie Staub, Bandpartikel und Klebstoffrückstände aus dem Bandweg und den beweglichen Bereichen.

Mechanische Inspektion

Prüfen Sie auf ungewöhnliche Bewegungen, Verformungen, Lockerheit oder übermäßigen Verschleiß.

Bandweginspektion

Stellen Sie sicher, dass sich das Trägerband reibungslos und ohne unnötigen Widerstand bewegt.

Richtige Lagerung

Nicht verwendete Zuführungen sollten in einer sauberen Umgebung gelagert und vor Stößen geschützt werden.

Identifikationsmanagement

Organisieren Sie den Zuführungsbestand nach:

• Modell
• Teilenummer
• Bandbreite
• Maschinenserie
• Wartungsstatus

Dies kann die Produktionsvorbereitung und die Steuerung von Ersatzzuführungen vereinfachen.

Häufige Fragen bei der Zuführungsinspektion

Die Fehlerbehebung sollte die Zuführung, das Bauteilband und die Maschineneinstellungen gemeinsam berücksichtigen.

FAQ

F1: Wofür wird die AA84525 W44 Zuführung verwendet?

Die AA84525 W44 wird verwendet, um Bauteile, die in 44mm Trägerband verpackt sind, an kompatible NXT I SMT-Bestückungsgeräte zu liefern. Sie bewegt das Band vorwärts und präsentiert jedes Bauteil zur automatischen Aufnahme.

F2: Kann eine W32 Zuführung die W44 ersetzen?

Es sollte kein direkter Austausch nur aufgrund des Maschinentyps erfolgen. W32 und W44 Zuführungen sind für unterschiedliche Trägerbandbreiten ausgelegt. Die tatsächliche Bauteilverpackung muss mit der Zuführungsspezifikation übereinstimmen.

F3: Welche Informationen werden vor der Bestellung benötigt?

Bitte bestätigen Sie die Teilenummer, das Zuführungsmodell, die Maschinenserie, die Bandbreite, die benötigte Menge und die Zustandsanforderung. Ein klares Foto des vorhandenen Zuführungs-Etiketts wird empfohlen.

F4: Ist die AA84525 für den Ersatzteilbestand geeignet?

Ja. Eine kompatible W44 Zuführung kann als Produktionsersatzteil vorgehalten werden, was einen schnelleren Austausch ermöglicht, wenn eine betriebsbereite Zuführung gewartet oder inspiziert werden muss.

F5: Was sollte vor der Installation überprüft werden?

Überprüfen Sie den Zuführungsrumpf, den Bandweg, den beweglichen Mechanismus, das Identifikationsetikett, das Trägerband und den Installationszustand. Die Zuführung sollte vor dem vollen Produktionsbetrieb verifiziert werden.
